Устройство согласования УС-1

Устройство согласование УС-1 (в дальнейшем - устройство) предназначено для передачи сигнала «Пожар» от автономного пожарного извещателя  на проводные шлейфы  приборов приемно-контрольных охранных и для  управления средствами оповещения.

Устройство включается между извещателем и ППКО и дублирует сигнал «Пожар»  извещателя путем размыкания (замыкания) контактов встроенного реле (сухой контакт).

Технический характеристики:

Напряжение питания, В

7,3 до 16

Ток потребления при включенном реле, мА

не более 30

Габаритные размеры, мм

не более  100 х 15

Масса, кг,

не более 0,2

Устройство устойчиво работает при следующих климатических условиях

окружающей среды:

температура, 0С

от минус 10 до 55

относительная влажность при температуре 40 0С и ниже, %

до 95

Характеристики релейного выхода

Максимальное значение переменного тока, коммутируемого контактами реле при напряжении 125 В, А, не более

0,5

Максимальное значение постоянного тока, коммутируемое контактами  реле при напряжении 30 В, А, не более

2

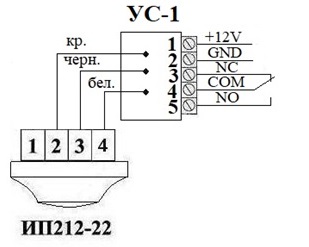

Схема подключения устройства:



Устройство работает со всеми автономными извещателями ЗАО «Фармтехсервис»  (дымовые, газовые, тепловые).

Автономный извещатель с устройством можно подключать в локальную сеть с  другими автономными извещателями. В этом случае устройство будет передавать сигнал «Пожар» от любого извещателя, подключенного в сеть.

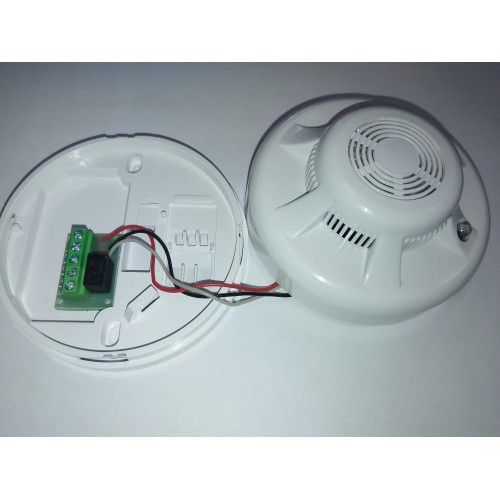

Устройство устанавливается в батарейный отсек автономного извещателя.
