Устройство передачи извещений УПИ1-GSM
Устройство передачи извещений УПИ-1 GSM (в дальнейшем устройство) предназначено для передачи информации об изменении состояния подключенных автономных пожарных извещателей и самого устройства на сотовый телефон стандарта GSM с помощью SMS-сообщений.
Устройство обеспечивает:
- контроль 4–х состояний шлейфа с автономными пожарными извещателями ( короткое замыкание, дежурный режим, пожар, обрыв);
- передачу SMS-сообщений 3-х состояний устройства (пожар, неисправность, разряд аккумуляторной батареи);
- световую индикацию состояния шлейфа и собственного состояния;
- выдачу сигнала «Пожар» на внешний комбинированный (свето-звуковой) оповещатель.
Технические характеристики:
ПАРАМЕТР | УПИ1-GSM |
Диапазон питающих напряжений, В | от 9 до 14,3 |
Средний ток потребления, не более, А | 0,1 |
Ток, коммутируемый транзисторным ключом, для внешнего оповещателя, не более, А | 0,1 |
Габаритные размеры,не более,мм | 150х90х30 |
Масса устройства,не более, кг | 0,6 |
По устойчивости к климатическим воздействиям устройство соответствует виду климатического исполнения УХЛ 2 по ГОСТ 15150.
Устройство предназначено для эксплуатации в помещениях, защищенных от атмосферных осадков с температурой окружающей среды от минус 30 до 55 оС, относительной влажностью до 98 %.

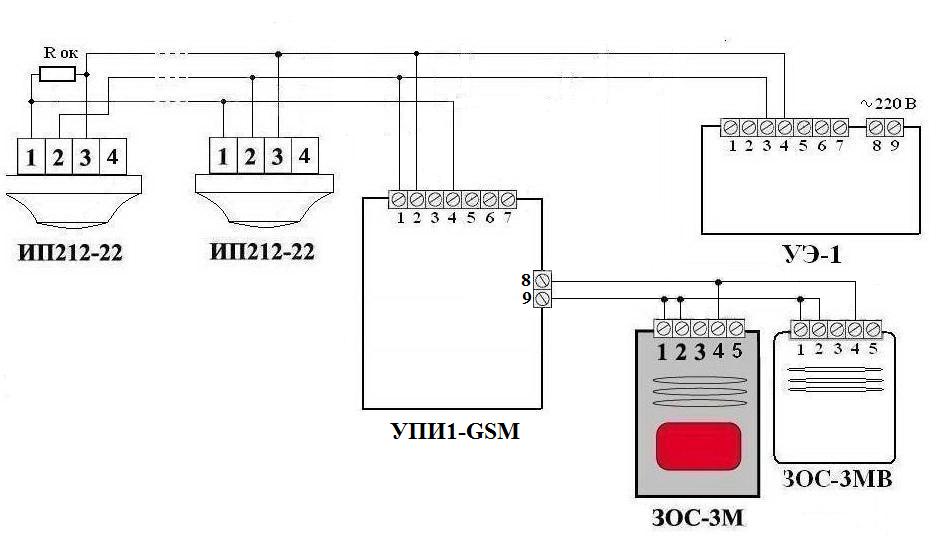

Данное устройство рекомендуем использовать в составе системы автономной пожарной сигнализации c передачей сигнала по GSM.
В состав системы входят:
- устройство электроснабжения УЭ -1;
- оповещатель пожарный комбинированный ЗОС- 3М (или оповещатель ЗОС-3МВ);
- извещатель автономный пожарный дымовой ИП212-22;
- устройство передачи извещений GSM УПИ-1.
Максимальное количество извещателей, объединенных в одну систему - 10шт.
При попадании дыма извещатель выдает звуковой сигнал «Пожар», который дублируется другими извещателями и подключенным к устройству оповещателем. Если источник дыма сохраняется в течение времени не менее 1 минуты, устройство передает SMS-сообщение на телефон сотовой связи по запрограммированному номеру.
При установке оповещателя внутри помещения вместо оповещателя ЗОС-3М можно использовать оповещатель ЗОС-3МВ.
Способы программирования SIM-карты устройства УПИ1-GSM ( файл: УПИ1-GSM) и андроид-приложение для программирования SIM-карты вы можете скачать в разделе "ДОКУМЕНТАЦИЯ ДЛЯ СКАЧИВАНИЯ".
